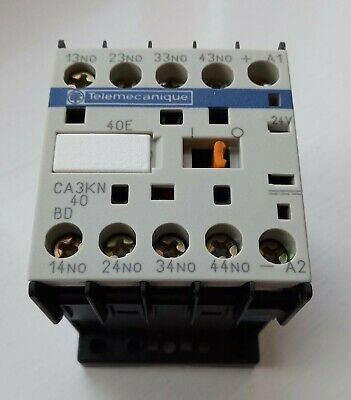

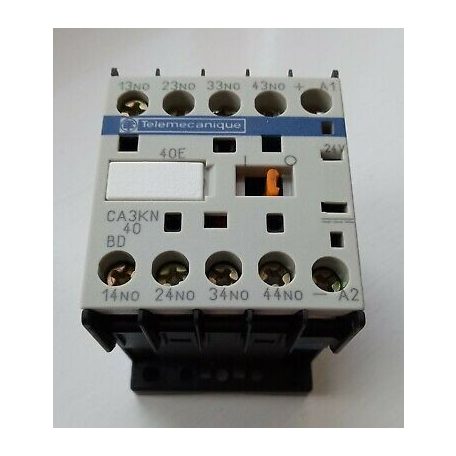

Telemecanique Segédkapcsoló 24VDC CA3KN40BD

Telemecanique Segédkapcsoló 24VDC CA3KN40BD
8898
5991234504479
CA3KN40BD

Termék vagy komponens típusa - Ellenőrzőállomás
Készülék rövid megnevezése - CA3SK
Mágneskapcsoló alkalmazás - Vezérlő áramkör
Felhasználási kategória - AC-15: B300, DC-14
Pólus érintkező összetétel - 4 NO
Ue névleges üzemi feszültség - <= 690 V <= 400 Hz
Vezérlő áramkör típus - DC szabvány
Vezérlőkör feszültség - 24 V DC
Ith konvencionális termikus szabad levegő áram - 10 A - <50 °C
Irms névleges bekapcsolási teljesítmény - 110 A megfelel IEC 60947-1
Kapcsolt biztosíték méretezés - 10 A gG megfelel IEC 60947-1, 10 A gG megfelel VDE 0660-102
Ui névleges szigetelési feszültség - 690 V megfelel IEC 60947-1, 750 V megfelel VDE 0113, 690 V megfelel BS 5424, 600 V megfelel CSA C22.2 No 14
Szerelőtartó - Lemez vagy panel szerelőkészlettel, sín
Meghúzási nyomaték - 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval O 6 mm-es lemez, 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval 2. sz. Philips 6 mm
Vezérlőkör feszültség korlátok - Működési: 0,8...1,15 Uc 50 °C), Kidobás: 0.1...0.75 Uc 50 °C)
üzemidő, 10 ms tekercs áramtalanítás és NO nyitás, 30...40 ms tekercs feszültség alá helyezés és NO zárás
Mechanikus tartósság -20 Mcycles
Üzemelési ráta - 10000 cikl/h
Mikromegszakításokkal szembeni immunitás - 2 ms
Bekapcsolási túláram W-ben - 3 W 20 °C)
Tartási áramfogyasztás W-ben - 3 W -20 °C
Hőveszteség - 3 W
Minimális kapcsolófeszültség - 17 V
Minimális kapcsolóáram - 5 mA
Nem átlapoló távolság - 0,5 mm
Szigetelési ellenállás - > 10 mOhm
Magasság - 58 mm
Szélesség - 45 mm
Mélység - 57 mm
IP védettségi szint - IP2xC
Védőkezelés - TC/TH megfelel IEC 60068-1
Üzemi környezeti levegő hőmérséklet - -25…50 °C
Környezeti levegő hőmérséklet tárolásra - -50…80 °C
Üzemi magasság - 2000 m...5000 m nélkül
